Токарный автомат с ЧПУ Ray Feng RC-42TS
Версия для печати
Новый токарный автомат с чпу, с револьверной головкой RC-42TS
представляет собой тип металлообрабатывающего оборудования,
применяемого для серийного производства однотипных деталей,
которые по характеру обработки обычно эквивалентны. Новый станок
эволюционировал из более ранних версий и приобрёл

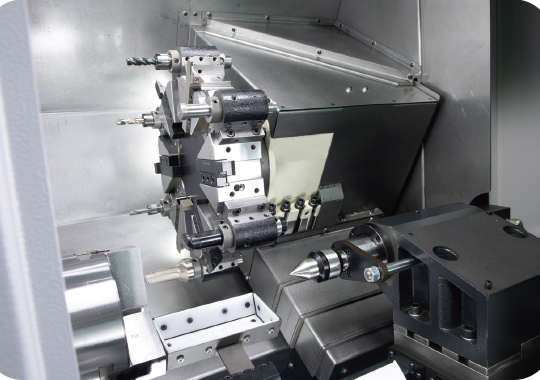

инструментальную револьверную головку, которая представляет
собой индексируемое устройство держателей инструмента.
Револьверная головка позволяет выполнять несколько операций
резания, каждая операция с помощью разного режущего инструмента,
в простой и быстрой последовательности, без необходимости для
оператора выполнять наладку между этими операциями (такие как
установка или удаление инструментов) или отрабатывать траекторию
движения инструмента.
МОДЕЛИ СЕРИИ:
RC-42TS RC-42TP
Характеристики
| Основные | |
|---|---|
| Макс. диаметр обрабатываемого прутка, мм | ⌀ 42 мм (опц. 51 мм) |
| Макс. длина обработки, мм | 200 |
| Максимальный диаметр обработки, мм | ⌀ 264 |
| Расстояние над станиной | ⌀ 530 |
| Стандартный диаметр обработки | ⌀ 200 |
| Максимальная длина обработки | ⌀ 200 |
| Перемещения по осям | |
| Ход по оси X, мм | 20+130 |
| Ход по оси Z, мм | 250 |
| Cкорость подачи | X:30 / Z:30 м/мин |
| Мощность двигателя по оси X/Z | 1,5 |
| ШВП по оси X/Z | ⌀ 36 мм х Ш10 |
| Направляющие по оси X/Z | 35 |
| Шпиндель | |
| Мощность мотора шпинделя, кВт | 5.5/7.5 (опц. 7.5/11) |
| Скорость вращения шпинделя, об/мин | 6000 |
| Максимальная частота вращения шпинделя об./мин. | 6000 |
| Скорость вращения приводного инструмента | 60 |
| Диаметр сквозного отверстия, мм | 56 мм (опц. 65 мм) |
| Хвостовик шпинделя | А2-5 |
| Макс. скорость вращения шпинделя | 6000 |
| Диа. сквозного отверстия шпинделя | 56 мм (опц. 65 мм) |
| Диаметр отверстия тяговой трубы | 45 |
| Револьверная головка | |
| Время смены инструмента, сек. | 0,9 |
| Количество инструментов | 12 |
| Хвостовик призматического инструмента | 20 |
| Хвостовик расточной оправки | 32 |

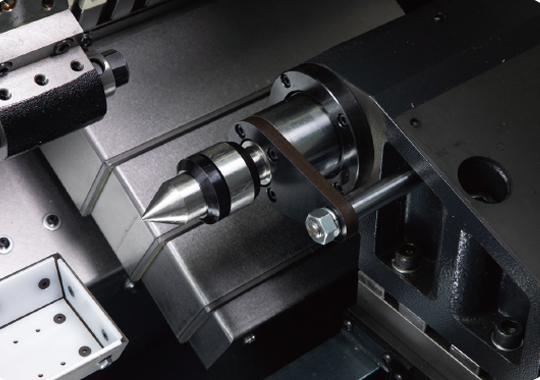

| Задняя бабка | |
| Диаметр пиноли, мм | 130 |
| Ход пиноли, мм | МТ.3 |
| Конус пиноли, мм | 140 |
| Ход задней бабки, мм | 75 |
| Инструменты | |
| Количество инструментов | 12 |
| Станок | |
| Потребляемая мощность, кВА | 15 |
| Ёмкость бака СОЖ, л | 140 |
| Стандартный ЧПУ контроллер | Mitsubishi / Syntec |
| Требуемая площадь, мм | 1660 мм х 1670 мм |
| Высота станка, мм | 1720 |
| Вес станка, кг | 2500 |
| Габариты станка, мм | 1660х1670х1720 |
Комплектация
Стандартные аксессуары
- Сервоприводная револьверная головка на 12 позиций
- Гидравлический патрон 6"
- Расточная оправка/Патрон для свёрл x 4 шт
- Оправка подрезного резца x 2 шт
- Светодиодная лампа освещения рабочей зоны
- 3-х цветная сигнальная лампа
- Система подачи смазки
- Система подачи СОЖ
- Гидравлическая система зажима/разжима патрона
- Документация
Опциональные аксессуары
- Гидравлический патрон 8"
- Ручная гидравлическая задняя бабка
- Переходная втулка для расточной оправки
- Транспортер удаления стружки
- Переходная втулка под сверло с внутренней подачей СОЖ
- Интерфейс подключения барфидера
- Механизированная револьверная головка на 12 поз.
- Устройство автоматич. предварит. размерной настройки инструмента
- Ловушка деталей
- Уловитель масляного тумана
- СЕ исполнение
- Маслоотделитель
Примечание:
Стандартные и дополнительные опции могут отличаться для разных моделей.
Точную комплектацию уточняйте у менеджеров компании «Перитон Инжиниринг».
Описание
Новый токарный автомат с чпу, с револьверной головкой RC-42TS представляет собой тип металлообрабатывающего оборудования, применяемого для серийного производства однотипных деталей, которые по характеру обработки обычно эквивалентны. Новый станок эволюционировал из более ранних версий и приобрёл инструментальную револьверную головку, которая представляет собой индексируемое устройство держателей инструмента. Револьверная головка позволяет выполнять несколько операций резания, каждая операция с помощью разного режущего инструмента, в простой и быстрой последовательности, без необходимости для оператора выполнять наладку между этими операциями (такие как установка или удаление инструментов) или отрабатывать траекторию движения инструмента.
